メンテナンスをするのにエンジンカバーを取り外さないと
エンジンカバーを取り外さないとメンテナンスできない箇所があります
そこでエンジンカバーの取り外し方法を記載しています。
部品交換は自己責任でおねがいします
必要工具
１０ｍｍソケットレンチ
buckteeth shop 楽天市場店
２番ドライバー
グッドファインドストア
クリップ外し
分解方法
共通箇所取り外し箇所
左・右カバーは共通箇所を取り外さないと取り外しできません
レバーを引いてエンジンカバーを取り外します

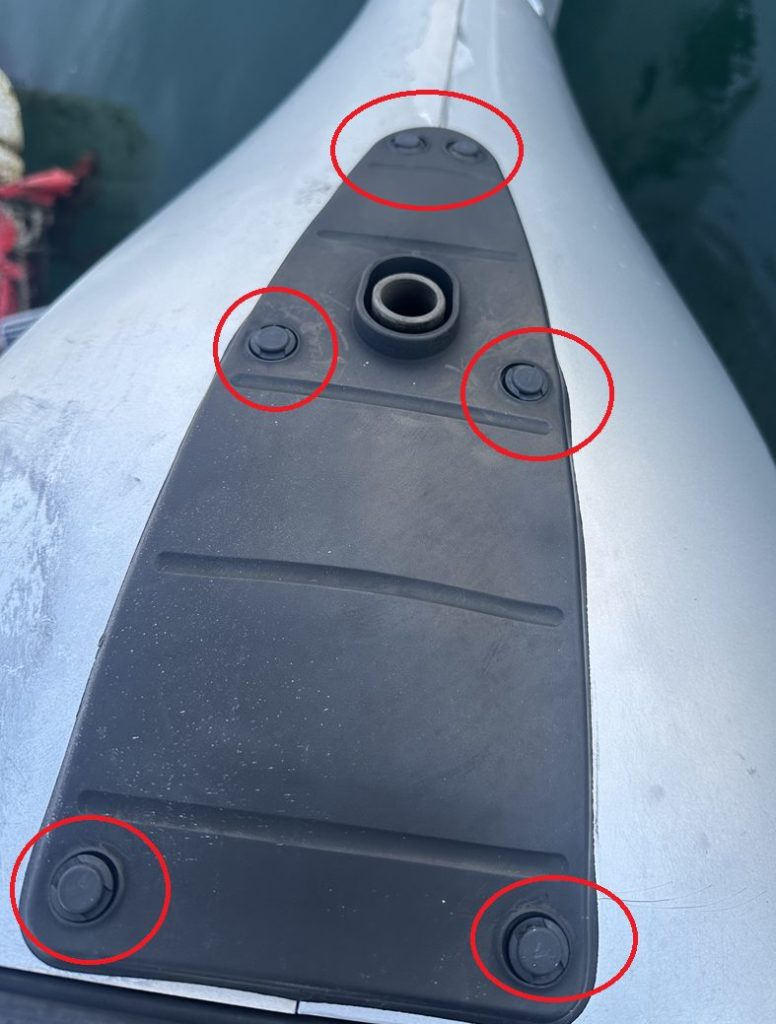

下記のクリップを取り外します

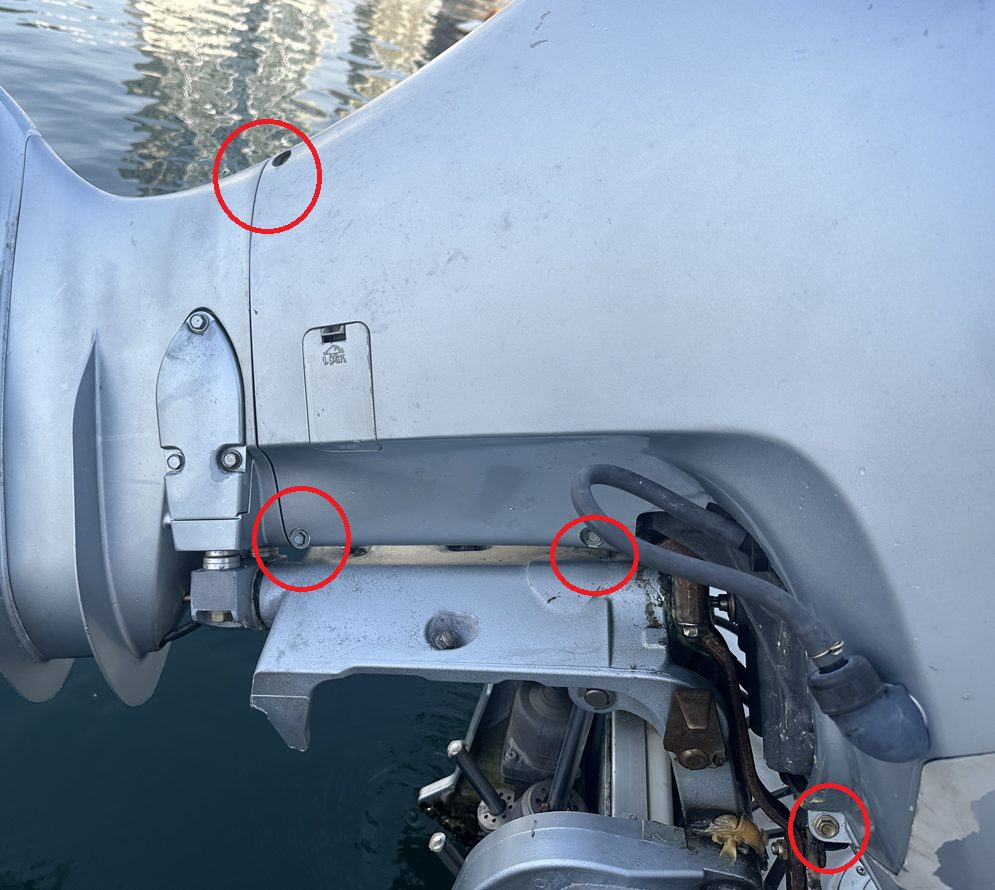

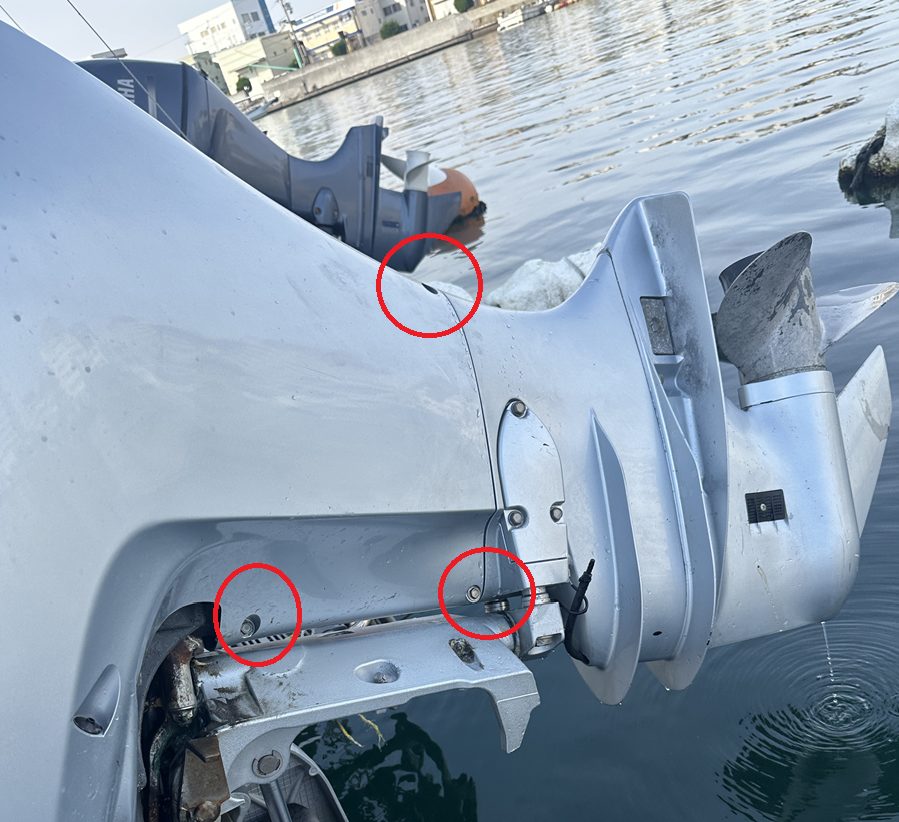

下記のネジを取り外します
左カバー取り外し

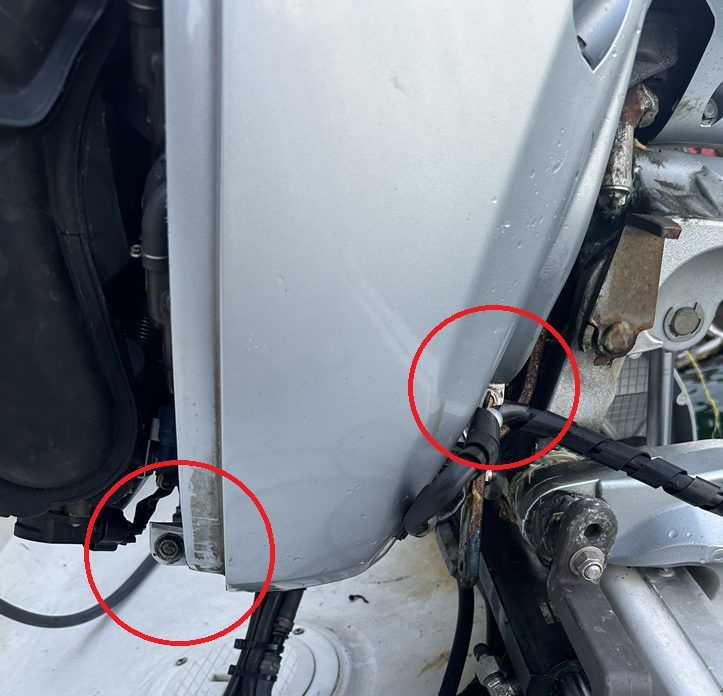

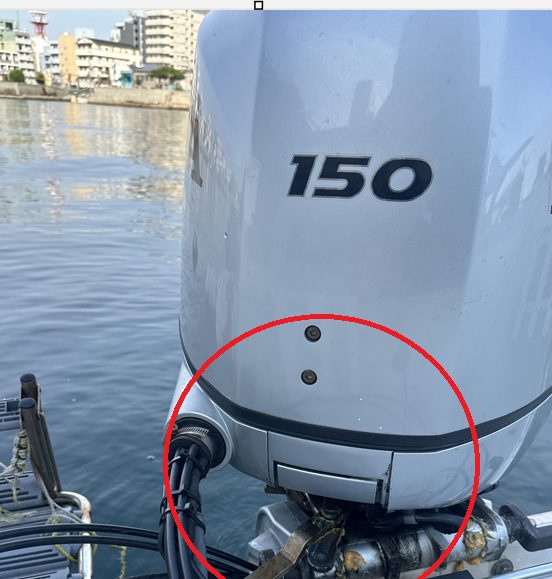

下記の下側のネジを取り外します。
下記カバーと取り外しできます。

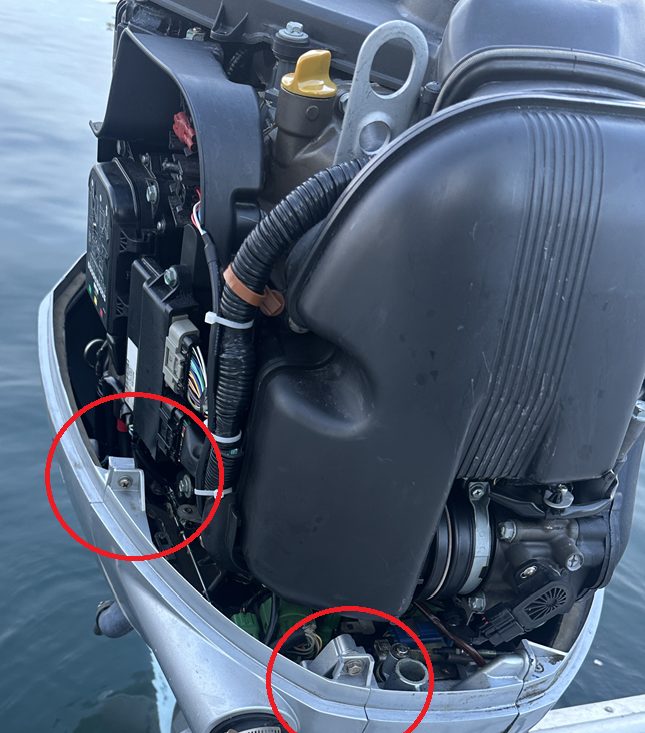

下記の2箇所のネジを取り外します。

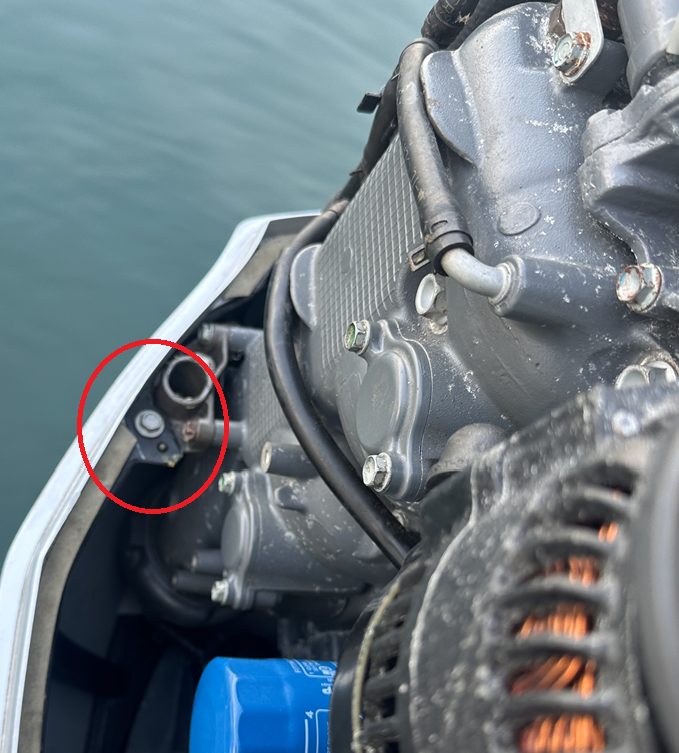

下記の10mmのネジを外します

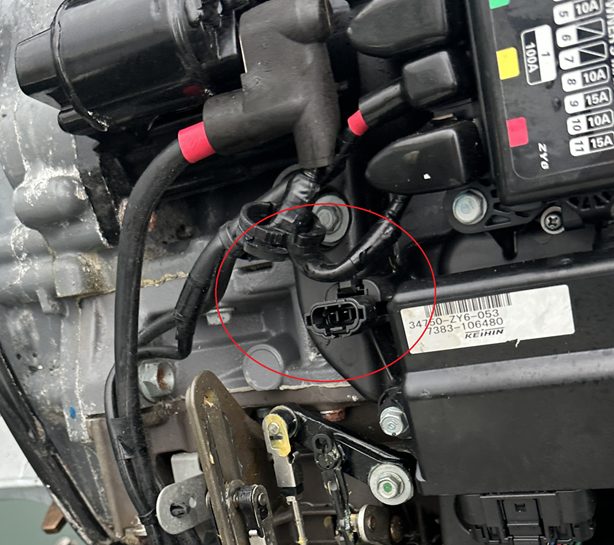

下記箇所に接続されている
カプラーを抜きます
左カバーを引っ張ると取り外しができます。
右カバー取り外し

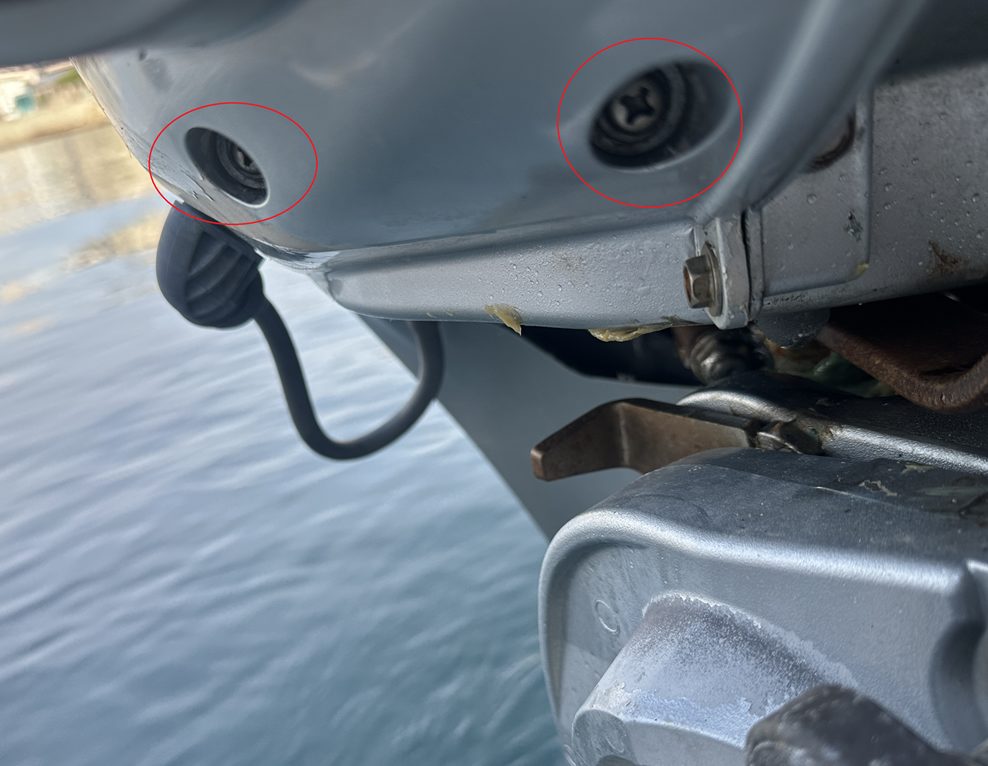

下記のネジを取り外します

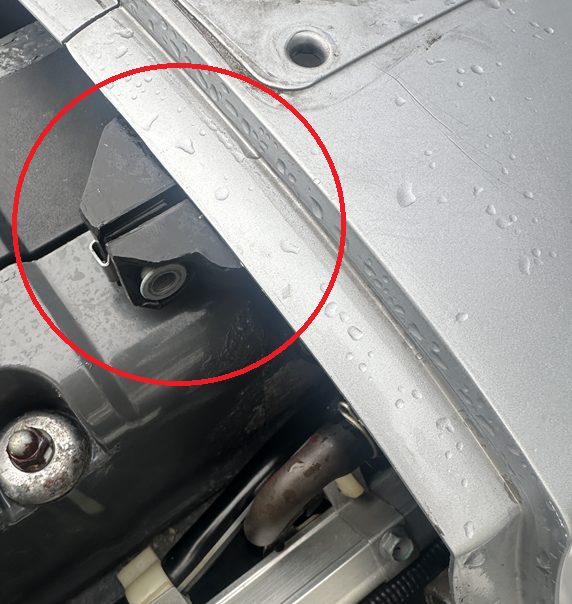

下記ボルトを外します

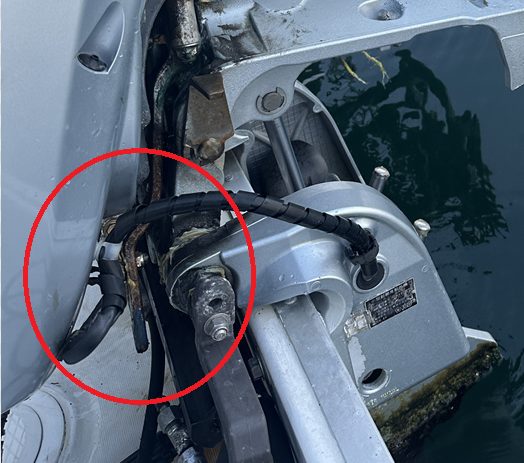

クリップを取り外し配線を取り外します。
後は引っ張ると取り外し出来ます
