船外機 回転数,ガソリン流量,チルト角,などの情報を取り出すためのアダプターがあります。
アダプターとガーミン魚探を接続することでエンジン情報を取得できるようになります
ガーミン魚群探知機とホンダ船外機 BF150A を接続する方法を記載しております。
部品交換は自己責任でおねがいします
接続方法
接続に必要な物
NMEA 2000は電源ケーブルが必要です。
その為NMEA 2000を使用する場合最低下記のキットが必要です。
ネオネットマリン楽天市場店
エンジンと接続する
エンジン側のコネクターは６ピンのコネクターになります
ヤマハは４ピンになります。
上記のコネクタ（配線されてない）を取り外し６ピンのコネクターに交換します

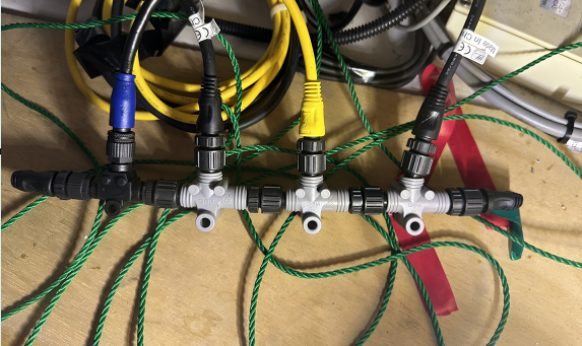

左：エンジンインターフェイスユニット
左２番目：ＧＰＳ（今回接続とは関係ありません）
左３番目：NMEA2000電源ケーブル（プラスマイナスのみになります）
左４番目：魚探

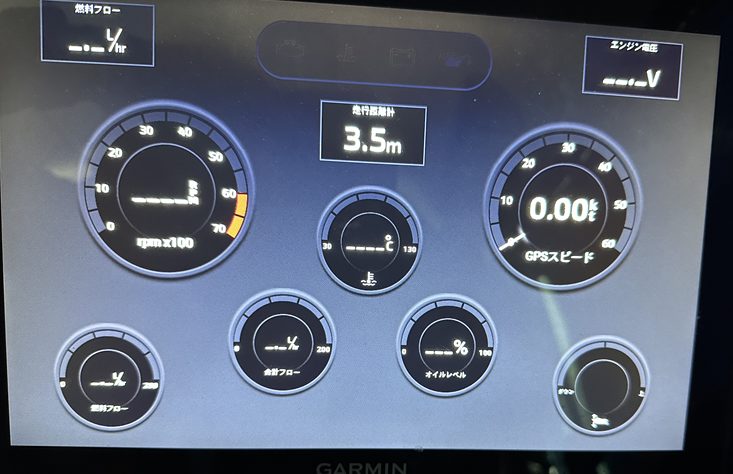

船外機電源offだと下記の用に何も表示されません

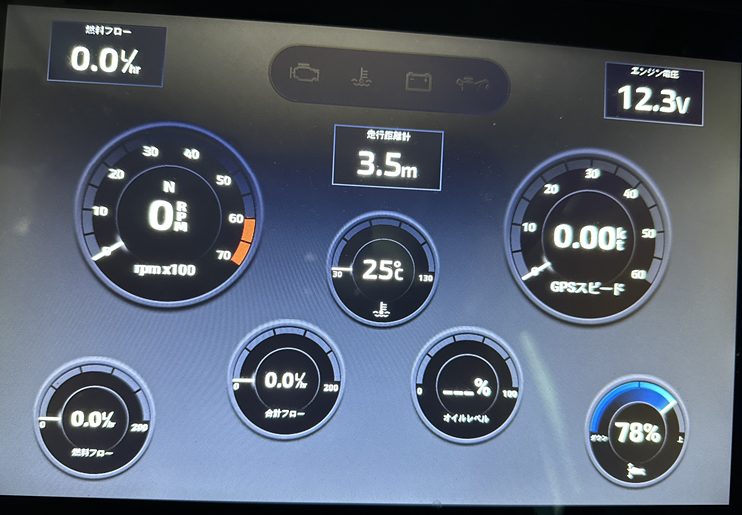

船外機をONすると下記の用に表示されます
魚探の設定
接続が成功している場合

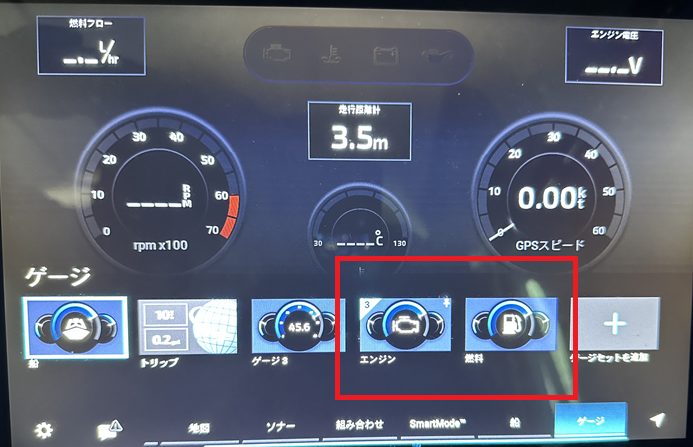

下記の用にエンジンと燃料おいうwindowsが追加されます
エンジン、燃料のボタンを選択する事で情報が取得できます
設定等不要
表示されない場合

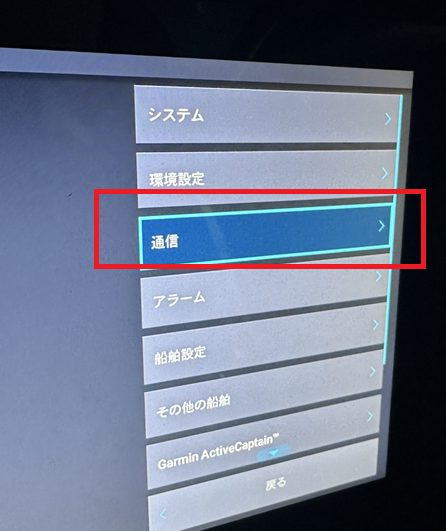

下記の設定をクリック
通信をクリック

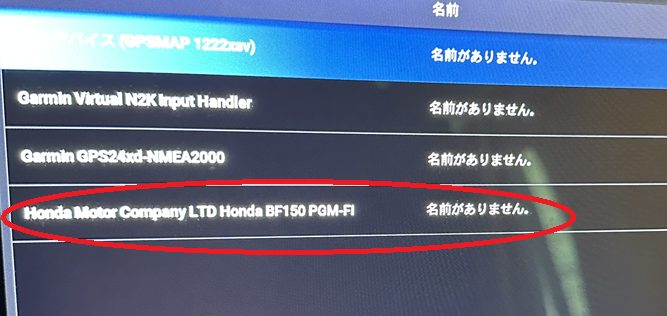

接続ができている場合
下記の用にエンジンが認識されます。
上記が表示されない場合
電源、通信ケーブルが接続できていない可能性があります。
